Hur fungerar jordvärme?

Med jordvärme värms din bostad upp med hjälp av den värmeenergi som finns lagrad i marken. För att ta tillvara på värmen gräver en installatör ner kollektorslangar en till två meter under jordytan. I vissa fall kan kollektorslangarna även läggas i flera lager fem till tio meter ner under markytan.

Kollektorslangen är fylld med en frostskyddsvätska som cirkulerar och fångar upp värmen från marken. Vätskan transporteras till värmepumpen, där den passerar genom en förångare. Därefter överförs värmen till ett köldmedium som förångas och komprimeras för att höja temperaturen ytterligare. Den varma gasen används sedan för att värma upp vattnet som cirkulerar i ditt vattenburna värmesystem.

Fördelar och nackdelar med jordvärmepump

Fördelar med jordvärmepump

• Lägre energikostnader: Jordvärme är ett av de mest energieffektiva värmesystemen och kan sänka din uppvärmningskostnad med upp till 70 % jämfört med elvärme.

• Miljövänlig lösning: Eftersom jordvärme använder den naturliga energin från marken minskar ditt koldioxidutsläpp jämfört med många andra uppvärmningsalternativ.

• Jämn inomhustemperatur: Jordvärmepumpar ger en stabil och jämn värme i hemmet året runt.

• Lång livslängd: Jordvärmepumpar har en lång livslängd, ofta upp till 20–25 år med rätt underhåll.

• Återanvänd kollektorslangen: Kollektorslangen har en livslängd på över 50 år och går att återanvända när jordvärmepumpen har gjort sitt.

Nackdelar med jordvärmepump

• Hög installationskostnad: Att installera jordvärme är en stor investering, särskilt på grund av kostnaden för att gräva ner kollektorslangen.

• Markyta behövs: Du behöver tillräckligt med tomtyta för att kunna gräva ner kollektorslangen, vilket kan vara svårt i tätbebyggda områden. Slangen påverkar även dina möjligheter att gräva för en pool eller husgrund i framtiden.

• Komplex installation: Installationen av jordvärme kräver professionell expertis, vilket innebär att du behöver anlita certifierade installatörer.

• Lägre jordtemperatur: Jordvärme sänker markens temperatur något. Eftersom kollektorslangen placeras relativt ytligt är den extra känslig för låga temperaturer. Därför är det viktigt att ha både temperatursänkningen och årsmedeltemperaturen i åtanke när slangen grävs ner.

• Växtligheten påverkas: På grund av temperatursänkningen kan växtligheten där slangen grävs ner kan påverkas en aning.

Vad kostar en jordvärmepump?

Det kostar i genomsnitt totalt 100 000–150 000 kronor att installera jordvärme. Kostnaden påverkas av bland annat bostadens storlek, värmebehov, markförhållande och vilken typ av värmesystem du redan har.

• Bostadens storlek: Ett större hus kräver en större jordvärmepump och längre kollektorslang, vilket ökar kostnaderna.

• Markens egenskaper: Om din tomt består av stenig eller hård mark kan grävningen bli mer komplicerad och dyrare.

• Nuvarande uppvärmningssystem: Om du redan har ett vattenburet system blir installationen enklare och billigare jämfört med att installera ett nytt värmesystem.

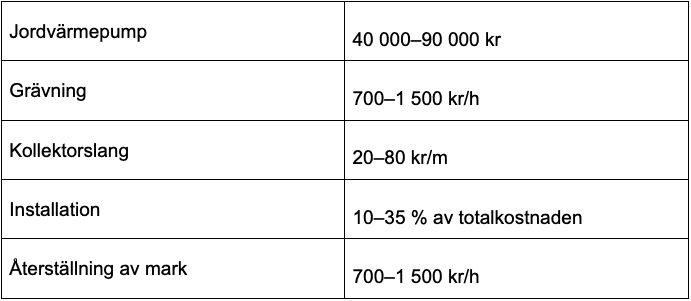

Prisexempel

TABLE COMES HERE

Priserna i tabellen är ungefärliga.

Pris för att gräva jordvärme

Bortsett från själva jordvärmepumpen står grävningsarbetet för den största delen av totalkostnaden. Om du anlitar ett företag för att genomföra grävarbetet kan du räkna med ett timpris på 700–1 500 kr. Kostnaden kan variera kraftigt beroende på markförhållandena och huruvida du gör grävningsarbetet på egen hand. Till skillnad från borrning av bergvärme får du genomföra grävarbetet på egen hand när du installerar jordvärme. Se dock till att du inte kapar eventuella vatten- eller elledningar.

Pris för kollektorslang

Kollektorslangen kostar i genomsnitt 20–80 kronor per meter. Hur mycket slang du behöver beror på bostadens storlek och ditt värmebehov. För ett normalstort hus krävs cirka 300–500 meter slang, vilket i sin tur kräver en tomt på ungefär 600 kvadratmeter.

Återbetalningstid för jordvärme

Återbetalningstiden för en jordvärmeanläggning beror på din nuvarande energikostnad och hur mycket du sparar med jordvärme. Generellt sett brukar återbetalningstiden ligga på mellan 5–10 år.

Långsiktig investering med lång livslängd

När du investerar i jordvärme investerar du inte bara i ett energieffektivt system, utan du skapar en långsiktig värmelösning för ditt hem. Jordvärmepumpen har en livslängd på cirka 20–25 år, och kollektorslangen kan hålla i upp till 50 år. Det innebär att du kommer att fortsätta spara pengar även efter att de initiala kostnaderna är betalda. Dessutom kan jordvärmeanläggningen öka värdet på din fastighet.

Hur mycket kan du spara med en jordvärmepump?

Du kan göra en besparing på omkring 50–70 % i uppvärmningskostnader genom att installera jordvärme. Exakt hur stor besparing du kan göra beror emellertid på vilket system du har idag och hur stort energibehov din bostad har.

Val av jordvärmepump

När du väljer en jordvärmepump finns det flera saker att ha i åtanke. Här är några av de viktigaste sakerna du behöver ta hänsyn till:

• Husets storlek och energibehov: Husets energibehov påverkar vilken kapacitet jordvärmepumpen behöver. Ett större hus med högre energiförbrukning kommer att behöva en kraftigare värmepump. Du kan räkna ut ditt energibehov genom att titta på din nuvarande el- eller värmeräkning. Du kan också ta hjälp av en energikonsult.

• Klimat och markförhållanden: Jordvärme fungerar genom att hämta värmeenergi från marken och markens förmåga att lagra värme varierar beroende på klimatzon och geologiska egenskaper. Eftersom kollektorslangarna vid jordvärme placeras relativt ytligt är det ett värmesystem som lämpar sig väl i södra Sverige där vintrarna är mildare.

• COP- och SCOP-värde: COP- och SCOP-värdet visar hur effektiv jordvärmepumpen är. Ett värde på 4 innebär att värmepumpen ger 4 kWh värme för varje 1 kWh el som används. Välj därför en värmepump med ett så högt COP- och SCOP-värde som möjligt. Då får du en mer energieffektiv lösning och därmed lägre uppvärmningskostnader.

• Märke och kvalitet: Välj ett välkänt märke med lång erfarenhet för att se till att du får en jordvärmepump av hög kvalitet och har tillgång till service och reservdelar. NIBE är ett exempel på en sådan tillverkare.

• Dimensionering: Rätt dimensionering är avgörande för att jordvärmepumpen ska fungera så bra som möjligt. Om pumpen är för liten kommer den inte att täcka ditt behov, vilket kan resultera i högre driftskostnader. Om den istället är för stor kan den bli ineffektiv och leda till högre inköpskostnader än nödvändigt.

• Miljöpåverkan: Jordvärmepumpar är generellt sett ett miljövänligt alternativ eftersom de använder förnybar energi från marken och har låg påverkan på klimatet. Om du vill göra ett extra miljövänligt val kan du välja en miljöcertifierad värmepump med en hög energiklass.

Installation av jordvärmepump

Att installera jordvärme kan vara krävande. Så går en installation till:

• Markarbete: Först grävs kollektorslangen ner på ett till två meters djup i marken.

• Värmepumpsinstallation: Själva värmepumpen placeras inomhus och kopplas till ditt befintliga värmesystem.

• Justering och igångsättning: Systemet finjusteras för att säkerställa optimal effektivitet.

• Återställning av mark: Kollektorslangarna täcks över och tomten iordningställs.

Vad krävs för att installera jordvärme?

För att installera jordvärme behöver du tillräckligt med markyta för att gräva ner kollektorslangen. Du måste också ha ett vattenburet värmesystem och tillstånd från din kommun.

Dimensionering och effektivitet

För att säkerställa ett effektivt jordvärmesystem är det viktigt att beräkna rätt storlek på jordvärmepumpen och längden på kollektorslangen som grävs ner i marken. Vid en dimensionering tar installatören bland annat med följande i beräkningen:

• Husets värmebehov: Hur mycket värme behöver huset för uppvärmning och varmvattenproduktion? Det beror på:

  • Fastighetens storlek: Antal kvadratmeter och takhöjd påverkar den mängd energi som behövs för att hålla huset varmt.

  • Isoleringsgrad: Ett välisolerat hus förlorar mindre värme jämfört med ett dåligt isolerat hus.

  • Klimatzon: I kalla områden behövs en kraftigare jordvärmepump än i varmare områden.

  • Uppvärmningssystem: Om du har golvvärme eller radiatorer påverkar detta systemets verkningsgrad. Golvvärme fungerar ofta bättre med lågtemperatursystem som jordvärmepumpar.

• Jordvärmepumpens effekt: När du vet husets värmebehov kan du välja en värmepump med rätt effekt. Värmepumpens effekt anges i kilowatt (kW) och den ska täcka en stor del av husets värmebehov. En värmepump dimensioneras ofta så att den täcker cirka 60–70 % av det maximala effektbehovet. Resten täcks av en elpatron eller annan kompletterande värmekälla vid extremt kalla dagar. Det är viktigt att inte överdimensionera eller underdimensionera pumpen.

• Beräkna längden på kollektorslangen: Längden på slangen är avgörande för att kunna utvinna tillräckligt med värme utan att kyla ner marken för mycket. Hur lång slang du behöver beror på:

  • Jordvärmepumpens effekt: Ju högre effekt, desto längre slang behöver du.

  • Markförhållanden: Fuktig mark har bättre värmeledningsförmåga än torr mark, vilket påverkar slangens längd. Om marken är lerig eller stenig kan detta också påverka dimensioneringen.

  • Tillgänglig yta: Slangen måste grävas ner i slingor med tillräckligt avstånd mellan dem (cirka 1–2 meter mellan slingorna), så du behöver tillräckligt med markyta för installationen. En tumregel är att man behöver ungefär 25–40 meter slang per kW effektbehov. Ett normalt hus med ett energibehov på 8–12 kW behöver exempelvis 200–400 meter kollektorslang.

• Markens temperatur och egenskaper: Jordvärme fungerar bättre i fuktiga, leriga marktyper än i sand eller grus, eftersom värmeledningsförmågan är högre.

Tillverkare av jordvärmepumpar

NIBE är en ledande svensk värmepumptillverkare med ett brett utbud av jordvärmepumpar. Deras produkter är särskilt kända för sin kvalitet, effektivitet och långa livslängd.
